產品介紹

Merlin是Tieline音頻編解碼器大家族里的最新產品，使用公共IP和局域網IP來傳輸高穩定性、高保真度音頻。它的傳輸方式包括IP、ISDN和POTS。

IP傳輸高保真音頻

MERLINE用于雙向傳輸高保真音頻，從演播室連接到Tieline遠程編解碼器或裝有Report-IT軟件的智能手機。
?

靈活的應用

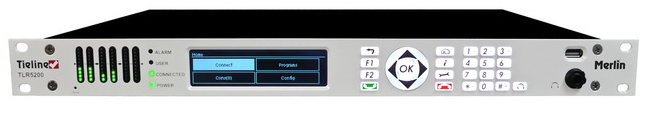

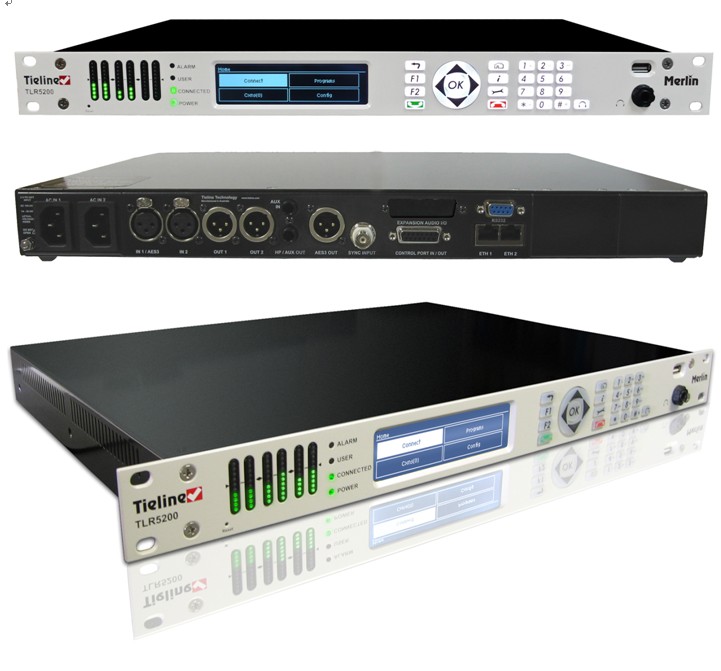

Merlin是1RU機架IP編解碼器，全雙工模式點對點遠程傳輸高品質的雙向立體聲。它為演播室與遠程傳輸連接提供以下功能：
·???????? 高保真點至點立體聲
·???????? 點至點的立體聲并附加一個獨立的雙向IFB通訊通道
·???????? 與Tieline其他的編解碼器或裝有REPORT-IT軟件的智能手機連接，傳輸2路單聲道。

Merlin特點：

·???????? IP網絡傳輸高穩定性
·???????? 支持ISDN或POTS網絡連接
·???????? 強大的音頻和數據路由
·???????? 簡單的本地或遠程指令操控
·???????? 可存儲調用連接記錄

可靠性和連通性

Merlin可以與所有Tieline IP傳輸編解碼器建立連接，包括G3、Bridge-IT、Genie編解碼器及裝有Report-IT軟件的智能手機。

它具有兩個雙千兆（10/100/1000）以太網端口，雙備份電源，音頻靜音檢測和IP網絡備份的功能，以確保您一直在線傳輸。自動化網絡故障檢測能夠切換到備用IP LAN建行連接。如果選購了ISDN或POTS模塊，您也可以將ISDN或POTS作為備份連接。

Merlin是專門為有線和無線IP網絡而設計的，點對點傳輸，包括：
·???????? 公共廣域網（WAN）
·???????? 當?shù)鼐钟蚓W(wǎng)（LAN）
·???????? 3G和4G無線網絡
·???????? Wi-Fi和WiMAX網絡

SmartStream：使用IP連接實現高品質的音頻傳輸

作為IP音頻的先驅者，Tieline是第一個集成了SmartStream功能——自動抖動緩存管理、FEC前向糾錯、錯誤掩蓋技術的編解碼器主要制造商。這些功能針對各種各樣非托管的公共IP網絡作出動態反應，以確保碼流傳輸?shù)姆€(wěn)定性。

?

?

現在??SmartStream PLUS可以通過T1 / E1這種廉價非托管的IP網絡來傳輸高可靠性、高穩定性的STL級音頻。

SmartStream PLUS: 省錢的備份碼流

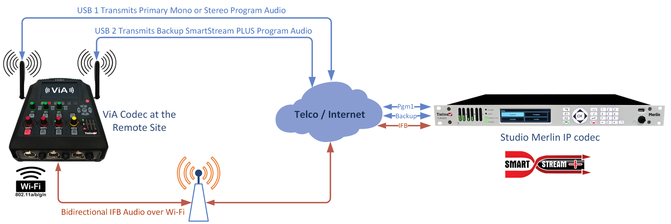

Tieline可以向您展示您所投資的新編解碼器如何在短短幾個月內賺回成本，使用SmartStream?Plus只要花費一小部分費用在租用廉價的IP上，就可以傳輸STL級別高品質音頻。 使用SmartStream PLUS：

1.???? 該編解碼器可以同時從兩個以太網端口中備份數據碼流，并來回發送備份碼流而不會丟失音頻，從主通道連接到備份連接，一旦發現有數據丟包的情況，會立即恢復。注意：使用兩家不同供應商提供的IP網絡是最優的網絡備份方案。

2.???? 當有多個備份音頻碼流被發送時，解碼器會以第一個送達的數據包為標準自動進行完美修復，以確保音頻完整性。

如果網絡基礎設施的費用負擔是您成功分配可靠高保真IP音頻的唯一缺陷，那么，這些綜合措施確保Tieline能夠提供IP解決方案。

免費提供SmartStream IP

某些制造商把SmartStream這樣的IP管理軟件當做選購件，要收取幾千美元的費用。但是Tieline認為高性能和高可靠性是每一個廣播的重要組成部分，因此免費提供了其著名的SmartStream IP管理軟件。

SmartStream PLUS??提供至關重要的備份附加層，是Merlin編解碼器的標準配置。

靈活性和互用性

許多廣播正處于向IP網絡的過渡期，仍然需要通過ISDN或POTS連接。Tieline Merlin編解碼器允許您根據需要靈活選擇ISDN、POTS或IP網絡，只需選購ISDN G5或POTS G5模塊，然后插入編解碼器，您就可以根據需求進行連接了。

Merlin同時支持IPv4和IPv6（雙協議）協議，隨著時間的推移，將來會被證實廣播用戶為未來的新網絡和技術做出了明智的投資。和支持G.711和G.722的VOIP電話設備一樣，對于支持EBU N/ACIP 技術3326標準并開通SIP功能的IP編解碼器，Merlin也可以通過IP連接。Merlin也兼容符合I3P EBU334互用性的AOIP內部通訊產品。

算法

16-24bit 22kHz 低延時 linear PCM 音頻， 采樣率高達 48kHz ， aptX? Enhanced； LC-AAC, HE-AAC v1 和v2, AAC-LD, AAC-ELDv1 and v2, Opus, MPEG II, MPEG Layer-3, Tieline Music 和MusicPLUS, G.722 和 G.711 .
?

特征

· ? ? ? ? ? ? DSP基礎架構
·???????? ??? 24位48kHz的音頻采樣
·???????? ??? 雙1G（10/100/1000）以太網端口
·???????? ??? 雙AC交流電源
·???????? ???雙向立體聲，用戶可編程音頻混合矩陣路由，附加低延時IFB和全雙工通訊*
·???????? ??? 無壓縮的PCM音頻算法，包括aptX?增強;?LC-AAC，HE-AAC v1和v2，AAC-LD，AAC-ELDv1和v2，Opus，MPEG II，MPEG Layer- 3，Tieline Music和MusicPLUS，G.722和G.711
·???????? ???兼容IPv4和IPv6
·???????? ??? 非對稱算法編碼/解碼*
·???????? ??? 綜合報警管理
·???????? ???通過WAN使用G5 Toolbox GUI遠程控制編解碼器
·???????? ??? 編解碼器管理系統兼容網絡管理
·???????? ??? 低延時的頻帶內RS-232 AUX數據通道
·???????? ??? 可編程規則引擎
·???????? ??? 流線型的編解碼器向?qū)С绦蚝蜕鷦訄D形用戶界面
·???????? ??? 支持多國語言：英國，中國，法國，德國，葡萄牙和西班牙
·???????? ??? 可以連接到所有的Tieline IP編解碼器和Report-IT Live Enterprise Edition軟件

產品規格

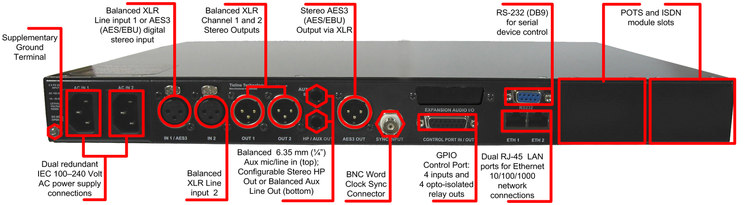

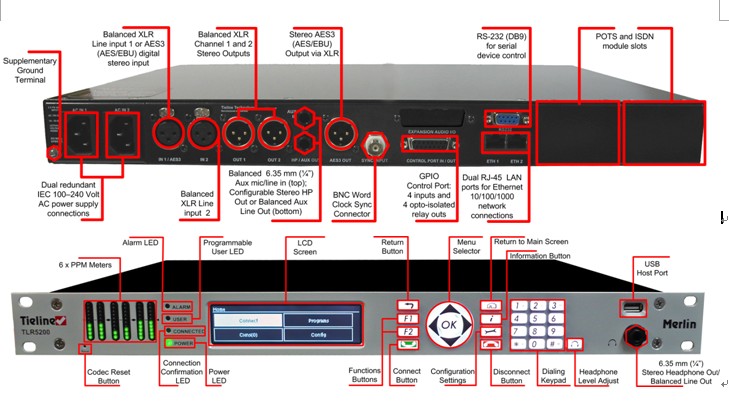

輸入/輸出規格
模擬音頻輸入	2×母XLR線路輸入
模擬音頻輸出	2×公XLR
AES3輸入	1×母XLR（CH1輸入;兼容CH1模擬輸入）
AES3輸出	1×公XLR
輔助輸入	后面板1×6.35毫米（1/4" ），麥克風/線路電平插頭
耳機輸出/輔助輸出	后面板1×6.35毫米（1/4"）插頭和前面板1×6.35毫米（1/4"）插頭
控制端口輸入/輸出	4路繼電器輸入和4路光電耦合輸出，DB15接口
音頻輸入阻抗	高阻抗> 5K歐姆
輸出阻抗	<50>
限幅電平	+ 22dBu（輸入和輸出）
A/D＆D/A轉換器	24位
48kHz采樣率下頻響	20Hz-22kHz
THD和噪聲（模擬）	在+ 16dBu或<0>
THD和噪音（數字）	<0>
模擬信號信噪比	>98.5dB在+ 22dBu，未加權
采樣頻率
IP采樣頻率	16kHz，32kHz，44.1kHz，48kHz
算法
IP	Tieline Music, Tieline MusicPLUS, G.711, G.722, MPEG-1 Layer 2, MP3, LC-AAC, HE-AAC and HE-AACv2, AAC-LD, AAC-ELD, Opus, 16/24 bit aptX Enhanced
IP（無壓縮）	線性PCM16/24位，48KHz采樣率
數據和控制接口
USB	前面板USB 2.0端口
LAN	2個10/100/1000，RJ45接口
超級網絡	VLAN標識（IEEE802.1Q，802.1p）
串行	RS232速率高達115kbps，帶或不帶CTS/RTS流量控制，DB9接口，也可用作一個專用的數據通道
支持的協議	Tieline，DHCP，SNMP，DNS，HTTP，IGMP，ICMP，VLAN，IPv4/v6，F(xiàn)EC， SIP/SDP（EBU N/ACIP技術3326標準），RTP，I3P EBU3347兼容
ISDN via模塊	可選via插槽模塊
POTS via模塊	可選via插槽模塊

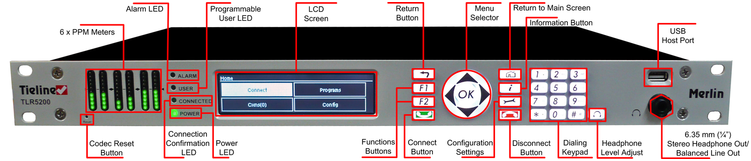

前面板界面
顯示	256×64單色LCD
鍵盤	21按鈕鍵盤
操作導航	5按鈕鍵盤
綜合	?
尺寸	1U，19"標準機架
外形尺寸	19”×1.75”×13.5” [482mm（寬）×44mm（高）×343mm（長），含后面連接插頭]
重量	6磅7.7盎司/2.94公斤
電源消耗	雙AC 100-240V IEC電源插口;?1A-50-60Hz的
工作溫度	0℃至45℃（32°F至113°F）
工作濕度范圍	20％≤RH≤70％（0-35℃/32°F-95°F），不結露

MPEG Layer-3音頻編碼技術由Fraunhofer IIS和Thomson授權許可。
?
