CiMix數字調音臺技術指標

?

結構

CiMix是一款功能強大直播調音臺，它集成矩陣和DSP電路。它易于與中心矩陣連接。在這種情況下，CiMix調音臺可以遠程控制矩陣，為了選擇輸入和輸出連接、調音臺之間通話對講、以及遠程控制話放、調音臺的GPIO。CiMix也可以通過中心矩陣、耦合器編解碼器進行控制。

?

?

CiMix調音臺組成：

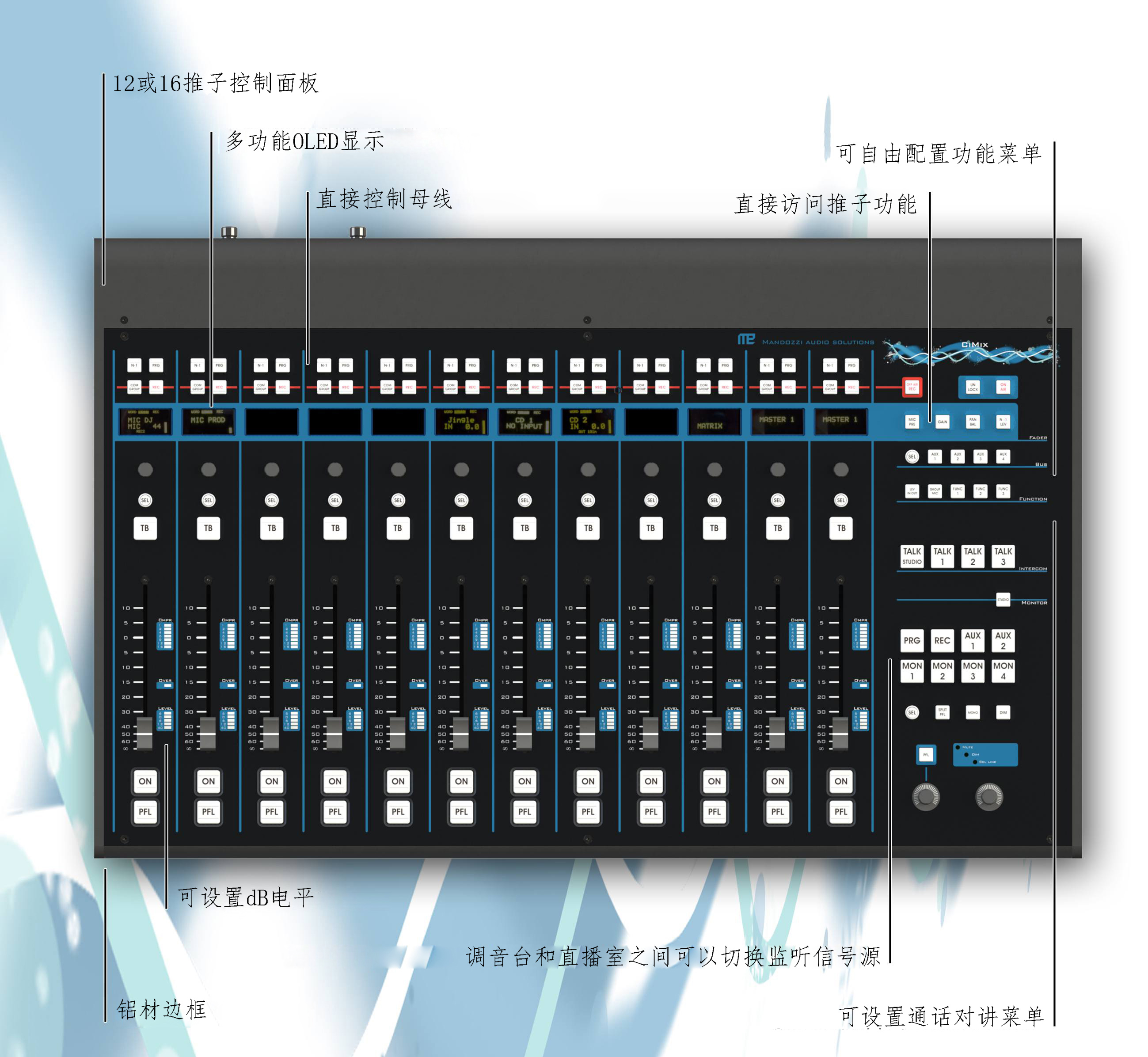

• 控制面板：12或16推子面板和? 一個多功能觸摸屏。

• 主機箱：19英寸IU機箱(44. Imm)?它包括帶切換中心處理器和DSP電?路，音頻和GPIO接口。它是通過一根CAT5網線連接。

?

?

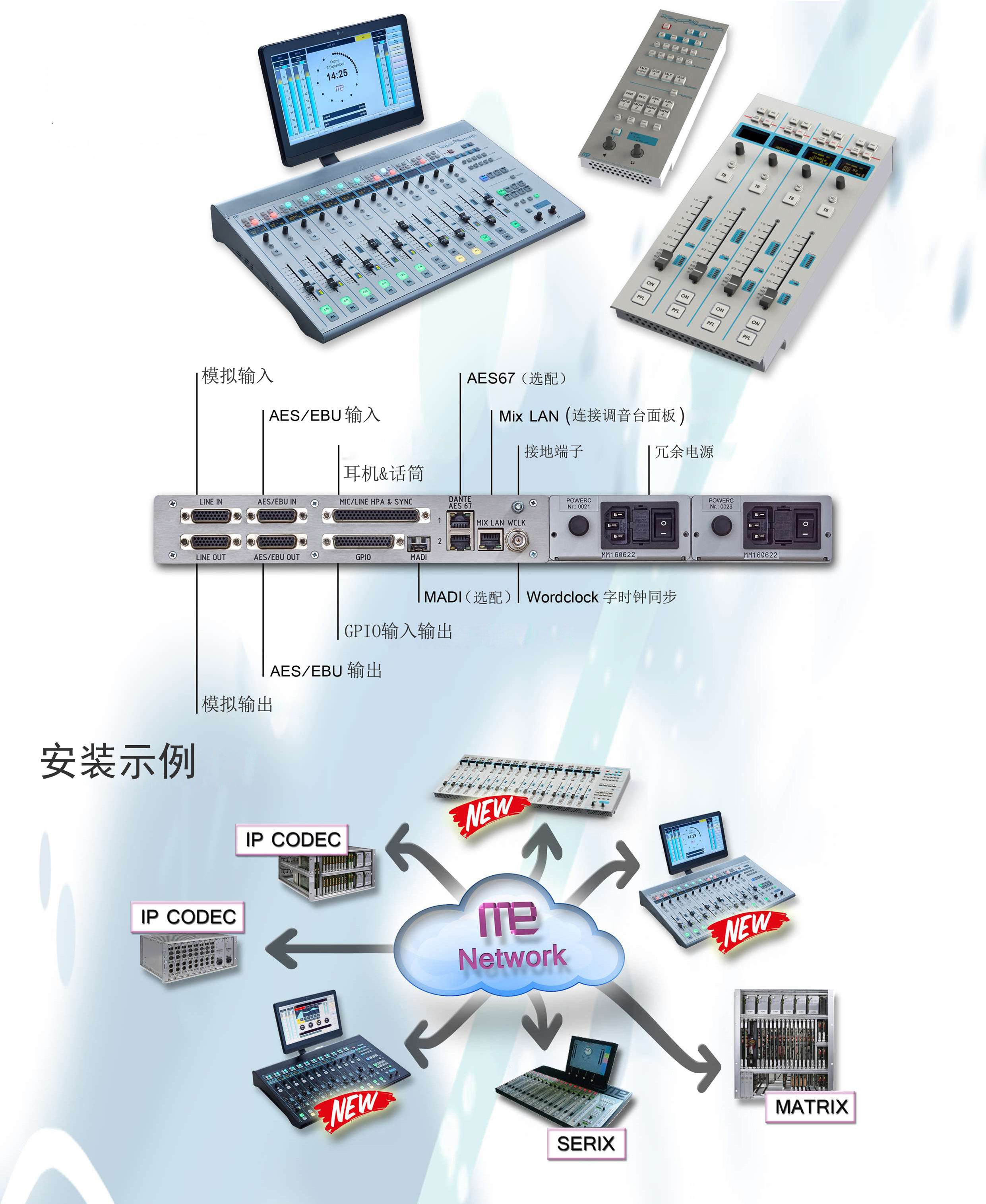

輸入＼輸出

• 8 ? ? 話筒／線路輸入（通過軟件配置）?帶專用幻象電源供電

• 12 ? 線路輸入

• 8 ? ? AES/EBU立體聲輸入（帶SRC轉換）

• 4 ? ? 立體聲耳機輸出（在話放接口）

• 8 ? ? 線路輸出

• 8 ? ? AES/EBU數字立體聲輸出

• 8 ? ? GPIO輸入輸出

• 1 ? ? AES67接口（選配）

  ?

?

附加接口

• 同步輸入(Wordclock or AES3)

• LAN用于連接中心矩陣控制信號

• 被插入MADI光纖接口和RJ15接口模塊

• 冗余電源采用2個卡輸入2：30VAC

?

推子層

• 最多可以設置6層推子翻頁（選配）

?

推子通道條

• 濾波器組包括6個可自由配置的濾波器：低通濾波器?高通濾波器，帶通濾波器（帶可調節頻率，Q值，和?增益／衰減。）

• 壓縮器／限幅器

• 可調節增益

• 可調節Bal/Pan和寬值

• 相位轉換

• 立體聲 ?單聲道轉換，L/R，LL，RR反轉

• 環繞聲聲像控制

• 插入

• 信號處理順序（帶通濾波、動態、dB電平、推子前，? 推子后，Bal/Pan，寬值，插入）適用于每個通道。）

• 每個推子有LED指示燈作為輸入或K—l電平，由于壓縮的衰減。

?

?

調音臺混音母線

• 16 N-1 /COM GROUP

• 4 AUX

• 2 PFL

• 2 PGR

• 1 REC

• 增益，立體聲一單聲道轉換，壓縮器／限幅。

• 可連接混合母線作為推子前或推子后（帶分開可調節增益）

• 屏幕上可顯示輸出電平

?

監聽

• 8個直接監聽選擇按鍵

• DIM衰減/MLTE啞音

• 分開PFL預聽

• 單聲道

• 通過觸摸屏選擇任意輸入和輸出

• 監聽輸出配置：增益、Bal/Pan聲像、寬值、立體聲一單聲道轉換、相位反轉。

?

屏幕上dB電平

• 可選范圍

• 響度(EBU R．128)

• +4dB電平：Master主、PFL預聽、監聽、可選擇信號（矩陣輸入、Master主、ALX輔助、推子輸入、錄音母線）

• 在單獨系統屏幕上顯示母線電平

• 每路推子LED指示燈用來指示輸入或

• 輸出電平（操作者選擇）。

• 每個推子上帶有壓縮降低增益LED指示燈

?

通話

• ?控制臺和外部監聽／對講有一個電路? 小盒(MixBOx、K-BOx、或其它)

• ?直播期’司調音臺自動鎖對講

• ?GPIO用于連接目標通話對講和外部調音臺

• ?全部集成在MandOzzi系統內部

?

軟件

• 曰志與不同訪、司權限

• 推子、壓縮器、濾波器、調音臺

• 配置保存和載入

• 舒適管理衰減輸出（切換、GPIO、等）

• 按鍵功能和顏色，旋鈕功能和顯示的文本都可以通過操作人員容易配置

• CiMix可以通過遠程帶IP的PC機來配置軟件

• 備份，曰志文件和幫助功能

  ?

環繞聲聲像

• CiMix調音臺從單聲道或立體聲生成5.1信號，聲像易于操作

• 一個外部單聲道或立體聲信號可以混音成內部并生成5.1環

? ? ? ? ?繞聲信號

?

通用數字直播調音臺

?

?

CiMix由具有12個推子的實體鋁控制臺和多用途觸摸屏顯示器組成。CIMIX也提供模塊化控制面板，可以嵌入式安裝定制直播桌內。帶路由切換和DSP電路的中心處理器被集成在IU19英寸機箱內。

?

兩個設備都配備冗余電源，在調音臺工作期間進行電源更換。
?

?

?

?

?

?

?

CiMix數字直播調音臺應用于廣播電臺和新聞演播室

?

基于在Mandozzi多年豐富經驗下，該工廠已經擁有Serix和Gmix數字調音臺，公司設計了一款新調音臺，該調音臺提供的操作特點與大型調音臺完全一樣。由于CiMix的舒適控制和觸摸屏界面，所以它便是廣播電臺理想解決方案。

?

?

?

?

CiMix調音臺簡易操作使它成為核心工具

?

多功能且易于使用操作特點對于廣播電臺和技術人員理想選擇，它可以管理幾個互動的直播室。CiMix可以連接到Mandozzi音頻矩陣便于組件一個網絡系統。
