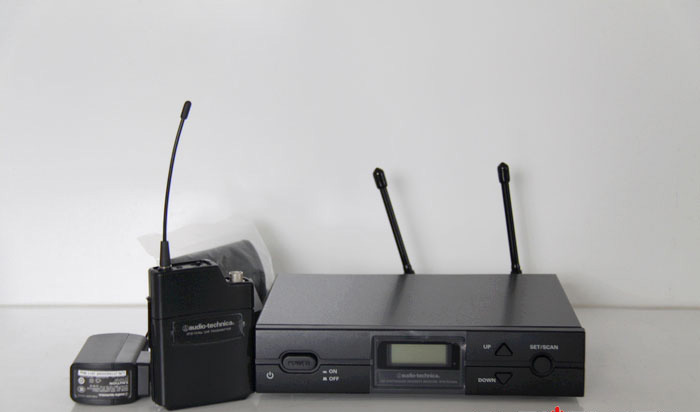

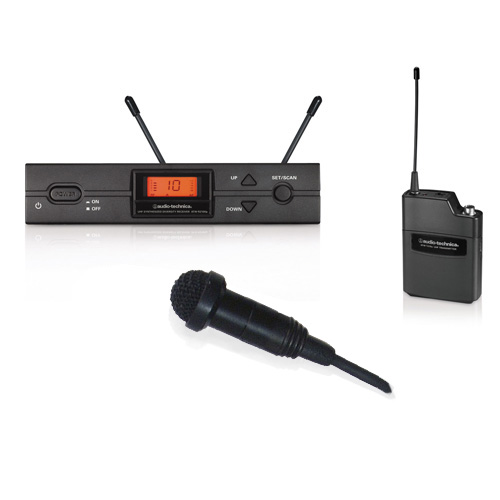

（MT838IIa領夾話筒+ATW-2000a無線系統)

ATW-2000a 整體系統指標

工作頻率 D 頻段 656.125 至 678.500 MHz;

E 頻段 800.550 至 813.150 MHz;

F 頻段 854.900 至 864.900 MHz;

G 頻段 722.125 至 744.500 MHz;

I 頻段 484.125 至 506.625 MHz

調制方法 FM 調頻

額定頻偏 ±40 kHz

動態范圍 (典型值) > 110 dB A-加權

總諧波失真 < 1>

有效工作距離 一般100米 (無干擾情況下)

工作環境溫度 41°F (5°C) ~ 113°F (45°C)

頻率響應 100 Hz ~ 15 kHz (+1 dB, -3 dB)

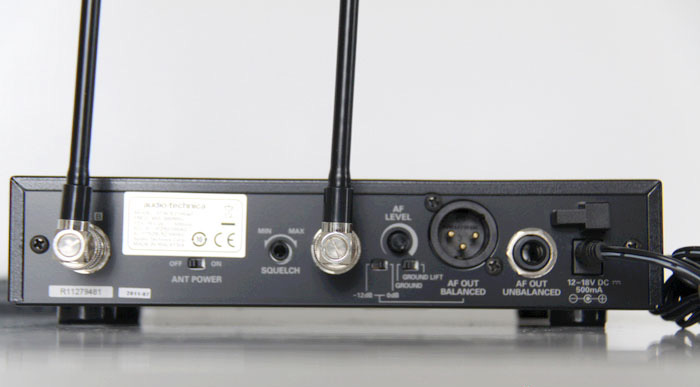

ATW-R2100a 接收機

接收系統 兩組獨立調諧器，分集式自動選擇

鏡頻抑制 60 dB正常、55 dB最小

靈敏度 20 dBμV 于信噪比 60dB(50Ω 終端)

最大輸出電平 平衡: +9 dBV (XLRM 卡農公座)

非平衡: +4 dBV (6.3mm 插座)

輸入衰減 0/-12 dB 兩段選擇

天線輸入 BNC型, 50Ω

每端子偏壓電壓 12V 直流, 60mA

供電 直流 12-18V, 500mA, 提供電源適配器

尺寸 210.0mm X 44.0mm X 162.2mm (寬 X 高 X 長)

重量 1.0 公斤

標配 兩根鞭狀天線，機架套件，電源適配器

ATW-T210a UniPak盒式發射機

射頻輸出功率 高輸出 30mW ; 低輸出 10mW (于50Ω, 可切換)

雜散發射 配合當?shù)貥?biāo)準

輸入端子 4針帶鎖接頭

接點1: 地線、接點2: 樂器輸入、接點3: 話筒輸入、接點4: 供電偏壓

電池 1.5V AA 5號堿性電池 x 2 (不包含)

電池耗電 / 壽命 高輸出 7小時 ; 低輸出 9小時 (視乎電池種類)

尺寸 66.0mm X 92.3mm X 22.5mm (寬 X 高 X 長)

重量 81 克

MT838IIa :.

全方向指向性微型夾式電容話筒

高集成結構，清晰及準確的收音，可在教學、舞臺、電視廣播及宗教儀式上使用。

小型及不顯眼設計，合適于需要穩藏話筒的場合使用。

配有一領帶夾和金屬網防風罩。

MT838IIa 設有高通濾波開關，可減低收音環境中低頻噪聲。

MT838IIa 可使用幻象供電或電池供電工作。

MT838IIa 技術指標

元件 固定充電背板，靜電型電容式

指向性 全方向指向性

頻率響應 20~18,000Hz

開路靈敏度 -62dB(0.79mV) 以 1V 于 1 Pa

阻抗 1,800 歐姆 (收音單元)

供電 1.5~10V 直流 (收音單元)

高通濾波 80 Hz, 12 dB/octave

幻像電源 11~52V，消耗電流2mA

電池 1.5V 5號電池

電池耗電 / 壽命 2.0 mA / 1200 小時

開關 關閉（只用于電池），平直，高通濾波

重量 話筒：7.7g 供電模組：81.2g

尺寸 話筒：21.5 mm -長度，6.5 mm -直徑供電模組：83.0 mm -高，63.0 mm -寬，22.0 mm -厚

輸出端子 內置三針XLRM卡農公頭

導線 1.8 m - 長，2 mm - 直徑，話筒固定連接

標配 領帶夾；金屬網防風罩；保護袋；AT8531 供電模組
