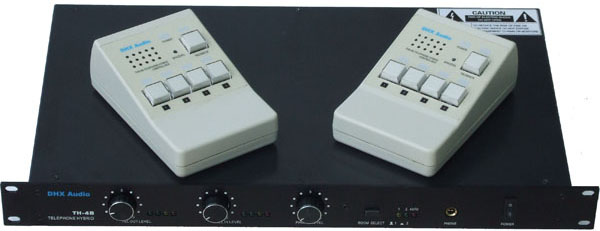

TH-4B熱線電話耦合器為專業熱線電話接入與控制裝置，可供各類廣播電臺、電視臺在直播節目中使用，也可適用于電活會議、電話錄音等場合。

主要特點

★ 提供四路電話接入，可以實現多方通話

★ 提供了兩個直播室的音頻及控制接口，用于主備兩個直播室，用戶可以根據需要隨意切換

★ 設有消側音網絡，每一路均有消側音調節開關，需要時必須開機調試

★ 提供無導播模式，方便實現有導播和無導播切換

★ 實時電平顯示和音量控制

★ 19英寸1U標準機箱

★ 采用自動避雷措施，適合雷電多發地區安全使用

指標 TH-4B

★ 音頻輸入： l 0KΩ 平衡 0db 6.35mm三芯插頭（來自直播室）

★ 音頻輸出： （1）20Ω 平衡0db 6.35mm三芯插頭（到直播室）

（2）600Ω（混合輸出）非平衡 -10db 6.35mm三芯插頭

（3）16Ω（耳機監聽） 6.35mm三芯插頭

（4）8Ω（內部通話輸出）非半衡 6.35mm三芯插頭

★ 頻響： 300Hz--3 KHz

★ 失真： ≤1％

★ 信噪比： ≥70db（不計電話線路噪音）

★ 側音抑制：≥45db

★ 電源消耗：10W

技術性能 TH-4B

◇ 本產品為專業熱線電話接入與控制裝置，可供各類廣播電臺、電視臺在直播節目中使用，也可適用于電話會議、電話錄音等場合。

◇ 提供四路電話接入，采用微電腦芯片及電子開關技術，各路控制相互獨立，切入切出操作方便靈活，最多可實現四路電話同時接入，聽眾與主持人，聽眾與聽眾之間既可設置成多方通話、自由交談，也可實行通話保持，分別交談。

◇ 提供主備兩個直播室的音頻及控制接口，用戶只需加配一個控制小盒及相應的控制電纜，即可實現兩個直播室分時共享一套熱線裝置。

◇ 每一路均設有消側音調節開關，能獲得較好的電話音質，避免有害聲反饋。

◇ 在導播及主持人控制小盒中內置通話裝置，包括麥克風與揚聲器 （主持人可將通話輸出換接至調音臺或耳機分配器），并設有通話按鍵，使得內部通話變得非常方便。

◇ 無導播模式適合于只有主持人在場的情況下自動接聽和切換熱線電話。

結構與安裝 TH-4B

面板說明

下圖為TH-4B熱線電話耦合器主機的前后面板結構功能示意圖。

主機前面板

1、T E L O U T L E V E L直播室向電話線路發送信號大小調節旋鈕（帶電平指示）。

2、T E L I N L E V E L電話線路向直播室發送信號大小調節旋鈕（帶電平指示）。

3、耳機監聽音量調整旋鈕。

4、直播室l和直播室2選擇切換開關。

5、直播室1和直播室2切換指示，紅色燈指示自動導播狀態。

6、耳機插孔。

7、電源開關。

主機后面板

8、電源插座。

9、保險絲座（0.25 A）。

10、控制電纜接口，從左至右分別連接導播室、第二直播室、第一直播室。

11、音頻輸入輸出接口，從左至右分別為混合輸出、去第二直播室、去第一直播室、來自第二直播室、來自第一直播室。

12、電話接口（L I N E接外線，P H O N E接電話機）。

13、避雷保護地接端。
