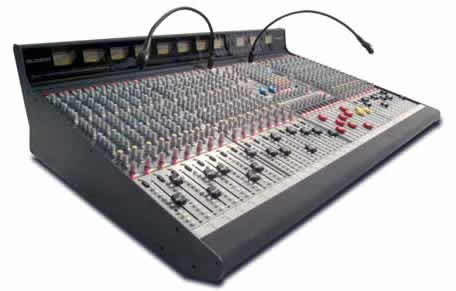

無論主擴聲、監聽或者兩者同時使用，在現場錄音、會場安裝、旅途運輸、或者是庫存保管，GL3800 總是您理想的選擇。這種高性能、獨具特色的調音臺有良好布局設計以及手感，對于調音師來說，這是一張理想的模擬調音臺。 GL3800 是一款大型、雙功能、左右信道、主信道、8 組、10 個輔助通道、12×4 矩陣的調音臺。規格從 24 到 48 通道，使用 A、B、C、D 四個選項來訂購立體聲通道。

長消息

24, 32, 40, 48 通道結構；

備有 ABCD 單信道/立體聲信道數選擇；

左右信道/主信道輸出；

8 個編組和可聲像定位及接入到左右信道與主信道；

帶有電平控制及聲像定位的 10 個輔助通道專用立體聲發送通道；

分別配備有話筒與立體聲輸入的 2 個多功能立體聲信道 ；

2 個額外的雙立體聲輸入，提供 4 個疊加或獨立式立體聲返回通道；

全功能的 12×4 矩陣；

特有雙功能，即主擴聲與監聽調音，或兩者兼具備；

可通過通道直接輸出進行錄音；

中央通道能被用作中央/超低、左右疊加、或調音師喇叭監聽通道；

具有電平微調與共享輸入的矩陣外接輸入；

立體聲通道的話筒輸入可以用交換跳線接到矩陣以傳送背景聲音；

4 段 EQ、2 段掃變；

100Hz 高通濾波器；

獨立的幻象供電與相位轉換開關；

一體化發光二極管及照明動圈式電平表；

廣角發光二極管通道及主輸出電平表；

專用立體聲監聽電平表；

每個通道有靈活而無限制的推子前/后輔助輸出選擇開關；

客戶自定義的前面板 EQ 前/后選擇開關；

所有主音量推子帶有靜音鍵；

采用頂級的 ML 系列所使用的 100mm 高級雙軌音量推子 ；

內部聯絡信號可選擇輸出到所以輸出,帶通話鎖定開關；

可外接輸出式 1kHz 正弦/粉紅噪聲發生器；

錄音機可接入到左右信道和監聽信道；

3 個耳筒及耳塞插座及本地監聽輸出；

+26dBu 余量的電子平衡式 XLR 輸出電路；

74dB 前置放大器可接受高至 +34dBu 的話筒或線路輸入電平；

超低噪聲的前級混合放大器設計；

使用高性能的 RPS11 外置線性調整電源；

內置備用電源混合器；

螺絲母緊固電位器式的電路板分離安裝工藝；

備有供添加副調音臺用的 Sys-Link V2 調音臺輸入鏈路；

可插 ALLEN & HEATH 4 針 XLR 燈座發光二極管照明燈；

?

技術參數

話筒輸入通路(帶48V幻象電源)

22路、30路、38路、46路可選

線路輸入

4路(2個立體聲)

主輸出

10路(含8編組輸出)

推子通道

24路、32路、40路、48路可選

輔助輸出

10路AUX

主監聽輸出

2路(1個模擬立體聲)

耳機監聽

2個

工作電平

通道

0dBu 動態余量 +20dBu

混合

-2dBu動態余量 +22dBu

主輸出

+4dBu

最大輸出

+26dBu

話筒前置放大器靈敏度

-60dBu 至 +14dBu

頻率響應（20Hz~30kHz）

話筒輸入到主輸出

+0/-0.5dB

線路輸入到主輸出

+0/-0.5dB

失真度

總諧波失真+噪聲

(話筒輸入+40dB增益)

<0>

總諧波失真+噪聲

(線路輸入0dB增益)

<0>

串音

鄰近通道

<-97dB

靜音關閉

<-88dB

推子音量關閉

<-90dB

連接阻抗

話筒輸入

2k歐姆

線路輸入

>10k歐姆

輸出

<75>

均衡

增益(每段)

+/-15dB

單聲道通道低頻

80Hz容量

單聲道通道低中頻

35Hz-1kHz Q=1.8

單聲道通道高中頻

500Hz-15kHz Q=1.8

單聲道通道高頻

12kHz容量

濾波器(單聲道輸入)

轉換100Hz

物理尺寸

GL3800-824(A×B×C×D)

275×691×78×1026（單位：mm）33kg

GL3800-832(A×B×C×D)

275×691×78×1281（單位：mm）42kg

GL3800-840(A×B×C×D)

275×691×78×1536（單位：mm）51kg

GL3800-848(A×B×C×D)

275×691×78×1791（單位：mm）60kg
